SHN-WG

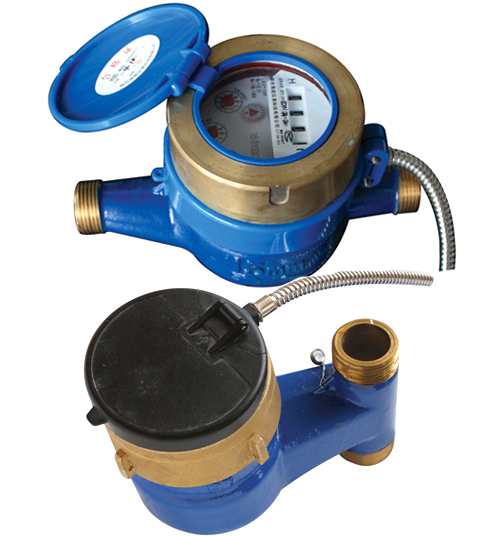

光電直讀遠傳濕式水表（水平/立式）
本表是由高精度機械水表和內嵌光電直讀模塊兩部分組成，工作時水表電子讀數與水表示數同步，在正常機械計量的同時，可以通過總線供電，瞬間零誤差抄讀機械表盤示值。產品計數準確、遠傳穩定可靠，它的成功上市，是智能水表一次全新的技術革命，對智能水表的發展起著巨大的推動作用，產品符合GB/T778.1~3-2007、CJ/T224-2012標準。是水務公司及智能化小區理想的水表計量產品。
功能特點：
— 讀數精確：直透光電轉換，直接讀取窗口值，無需存儲數據，真正零誤差實時抄表。
— 支持多種接口：1、M-BUS型，兩線制，無極性。2、RS-485型，四線制，有極性。
— 網絡查詢：配合強大的抄表管理系統，用戶可通過互聯網、手機客戶端查詢用水信息。
— 計量準確：采用液封式濕式機芯（濕式表），抗疲勞強度高，穩定性好。
— 高靈敏度：電子計數部分與機械傳動計數部分無接觸，不影響原有的計量靈敏度。
— 抗干擾性能高：抗人為、雷電、強磁波等多種干擾。
— 防倒流：支持對逆流的水量累加，并指示。
— 使用壽命長：表內無電源，直讀裝置僅在抄表瞬間加電工作。
— 全防水設計：全密封設計，防護等級為IP68，可長期在浸水環境中正常使用。
— 抄表準確：抄表成功率為100%，可連續抄讀100萬次，零失誤。
— 工藝性好：光電模塊采用特殊全密封灌裝，在1Mpa壓力下長期工作20年以上。
— 高可靠性：采用進口的光敏發光管，光源永不衰減，使用壽命達20年以上。
— 使用方便：表計地址可靈活設定，且具有唯一性。
— 超長傳輸距離：總線制傳輸，到采集器的傳輸距離可達1200米。
— 支持多種水價：可按階梯水價或多種水價進行計量收費管理。
— 支持多協議：支持DL/T645 、JC/T188或客戶自定義協議。
技術參數：
|
項目 |
技術指標 |
||
|
規格型號 |
SHN-15WG |
SHN-20WG |
SHN-25WG |
|
公稱口徑 |
DN15 |
DN20 |
DN25 |
|
公稱流量Qn （m3/h） |
1.5 |
2.5 |
3.5 |
|
最大流量Qmax （m3/h） |
3 |
5 |
7 |
|
分界流量Qt （m3/h） |
0.12 |
0.2 |
0.28 |
|
最小流量Qmin （m3/h） |
0.03 |
0.05 |
0.07 |
|
聯接螺紋 |
G3/4B |
G1B |
G1- 1/4B |
|
外形尺寸（mm） |
165×85×110 |
195×85×110 |
225×85×110 |
|
使用環境 |
0℃ ~ 4℃ |
||
|
標準 |
GJ/T133-2012 GB/778-2007 |
||
|
精度等級 |
2級 |
||
|
靜態功耗 |
無 |
||
|
電池壽命 |
>6年 |
||
|
斷電數據保存 |
>10年 |
||
|
工作電源 |
3.6V鋰電池 |
||
